結構設計應符合規范的規定，學習規范、正確理解規范才能更好地應用規范進行設計，采用合理的技術，

確保工程安全，保證設計質量。下面談?wù)勛约簩?duì)規范一些條文的理解，大家一起討論，共同提高技術水平。

強制性條文和非強制性條文的約束力

強制性條文直接涉及工程質量和安全、人民生命財產安全、人身健康、環境保護和其他公共利益，

即標準、規范中的黑體字條文。設計必須無條件嚴格執行，違反強制性條文就是違法，

行政部門依據法律和法規中的有關規定進行處罰。

非強制性條文是指強制性條文以外的內容，雖不是強制執行的內容，但是違反了非強制性條文的規定，

造成了工程質量事故的要追究責任。若采取有效措施或具有可靠數據保障工程質量安全可以放松，甚至可以突破。

規范中非強制性條文的用詞“應”

為了方便執行規范條文，規范中的非強制性條文按嚴格程度采用“應”、“宜”、“可”等用詞進行編制

（只有強制性條文才允許使用 “必須”用詞，強制性條文不允許使用 “宜”用詞），

設計執行過程中應區別對待。下面談?wù)剬?duì)規范用詞“應”的理解，下文中《建筑抗震設計規范》

（GB 50011-2010）簡稱“抗規”，《高層建筑混凝土結構技術規范》（JGJ 3-2010）簡稱“高規”。

“應”：表示嚴格，正常情況下均應這樣做，反面用詞為“不應”和 “不得”。

對于含有“應”的規范條文，工程設計時應該嚴格執行、認真對待，但有時由于建筑使用要求很難滿足，

這時應采取措施進行補強，確保工程結構安全。下面舉例說明：

1. 例一，某學校建筑中的連廊（抗震設防類別為乙類），由于使用功能要求建筑寬度6m，長度30m，

可否采用單跨框架結構？

規范要求：抗規6.1.5條：“……甲、乙類建筑以及高度大于24m的丙類建筑，不應采用單跨框架結構；……”。

問題分析：若采用多跨框架結構、框架支撐、框架-剪力墻等結構體系，會嚴重影響建筑使用，

沒有規范應用的條件，這時可采用單跨框架結構體系，但應采取加強措施，

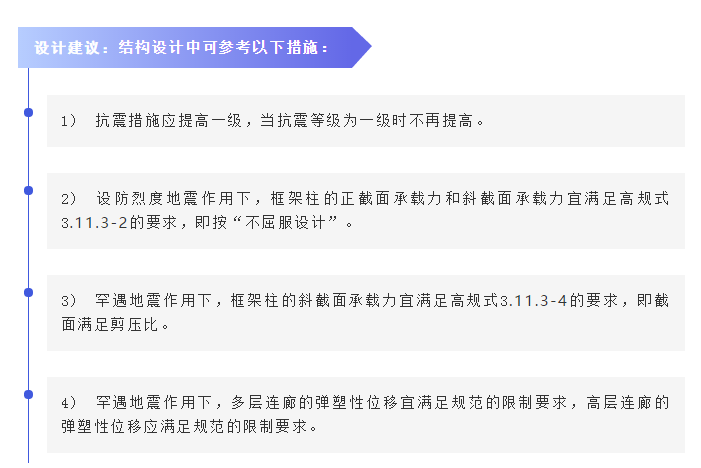

可以借鑒高規中的“抗震性能化設計”方法進行設計，保證結構的抗震性能，

使結構具有較好的承載力、剛度和延性，滿足抗震設防目標的要求。

2. 例二，高層剪力墻結構，地上11層，結構房屋高度33.6m，抗震設防烈度7度，

抗震基本加速度0.15g，III類場地，請問底部加強區一字墻的最小厚度？

規范要求：高規7.2.1條第2款：“一、二級剪力墻：……，一字獨立剪力墻底部加強部位不應小于220mm，

其他部位不應小于180mm�！�

問題分析：上述案例，依據高規3.9.3條，結構高度小于80m，抗震等級為三級；依據高規3.9.2條，

設防烈度 7.5度，III類場地，抗震構造措施宜按8度（0.2g）考慮，即本工程抗震構造措施宜為二級；

依據高規7.2.1條，抗震等級一級、二級，底部加強區的一字形墻肢厚度不應小于220mm，

故該墻肢厚度應不小于220mm，多數人不會提出異議。

但是，抗震設防烈度7度時，A級剪力墻結構最大適用高度120m，本工程高度33.6m，33.6/120≈1/4，

結構高度較小。若該工程地上26層，高度78m，高度也未超過80米，二者抗震等級和構造措施的抗震等級均相同，

即一字形墻肢厚度均應不小于220mm。若該工程地上33層，高度100m，高度超過80米，抗震等級為二級，

構造措施的抗震等級為一級，按上述規范要求，該一字形墻肢厚度也是應不小于220mm。

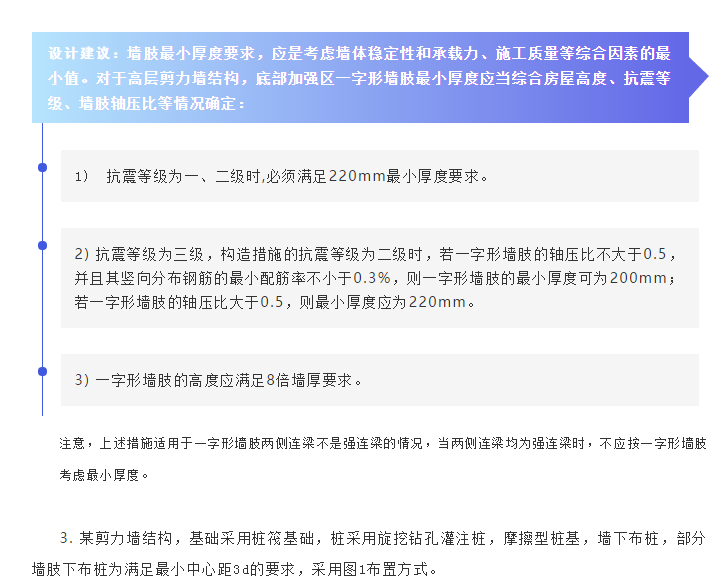

通過三種情況對比，房屋高度相差較大，但是一字形墻肢厚度都不小于220mm，個人感覺不妥！

3. 某剪力墻結構，基礎采用樁筏基礎，樁采用旋挖鉆孔灌注樁，摩擦型樁基，墻下布樁，

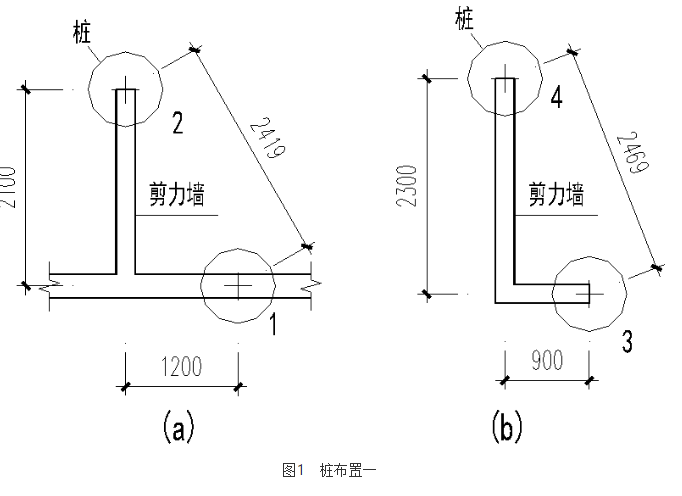

部分墻肢下布樁為滿足最小中心距3d的要求，采用圖1布置方式。

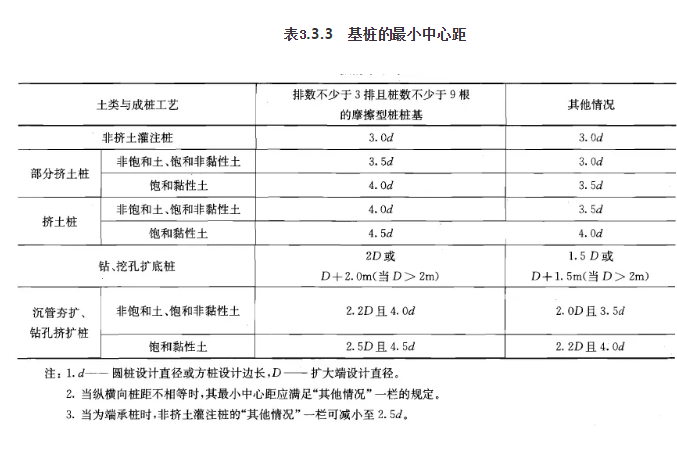

規范要求：關于基樁的最小中心距，《建筑樁基技術規范》（JGJ 94-2008）3.3.3條有要求（見表3.3.3），

條文也有說明，主要基于兩個方面考慮，

1）減小群樁效應對基樁側阻力的影響，可有效發揮基樁的承載力。

2）減小擠土效應，保證成樁工藝和質量。

問題分析：《建筑樁基技術規范》（JGJ 94-2008）3.3.3條規定了樁基的布置要求，除了樁距外，

還有“宜將樁布置于墻下”的要求。工程設計時宜將樁布置在墻的轉角、縱橫墻交接處和墻的端部，

這樣豎向荷載傳力直接，筏板受力簡單，同時減小筏板的沖切、受剪和抗彎的內力，

進而減小筏板厚度，降低造價。本工程采用旋挖鉆孔灌注樁，屬于非擠土樁，

雖然滿足了規范最小中心距3d的要求，

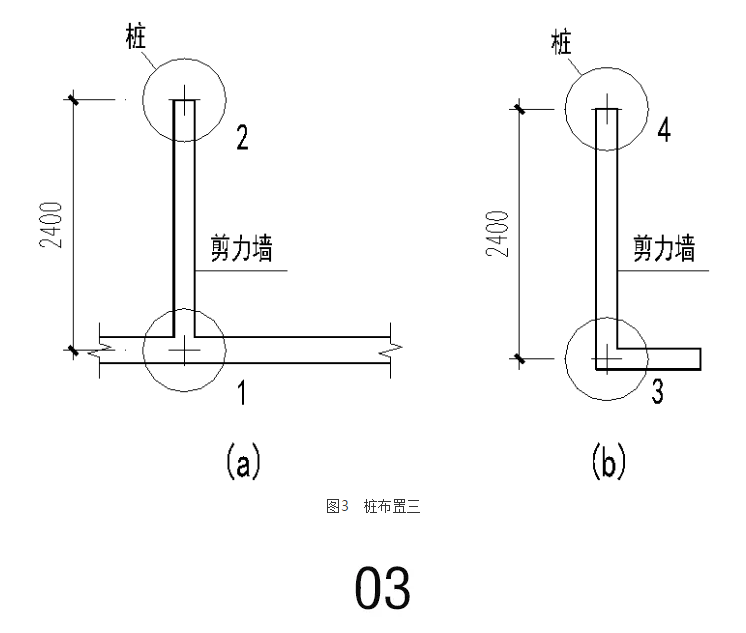

但是豎向荷載傳力路徑復雜，筏板受力也復雜。適當減小樁距，優先考慮樁布置在墻轉角和交接處，

可以解決豎向荷載傳遞的問題，對于樁距小于3d產生的樁側阻力降低的影響，

設計時可折減樁側阻力復核樁基承載力。

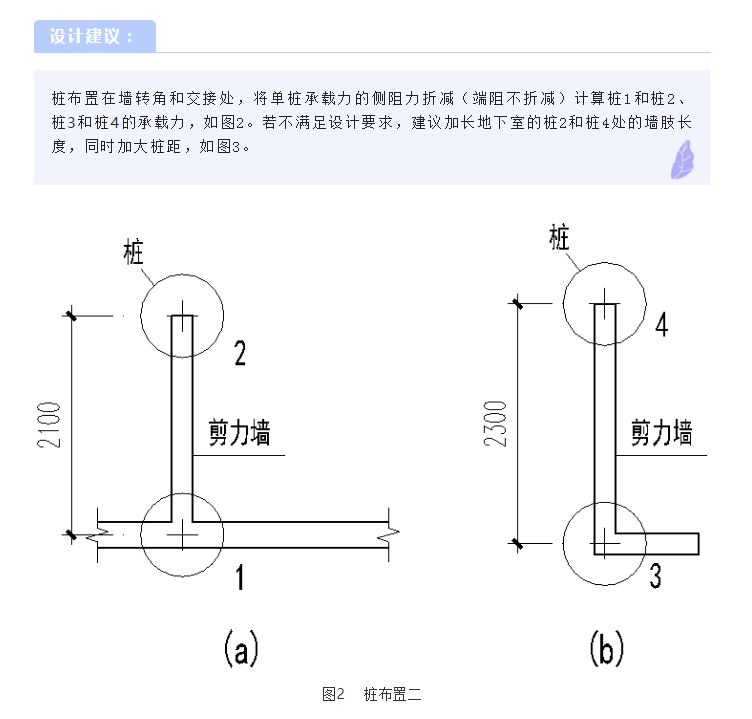

設計建議：

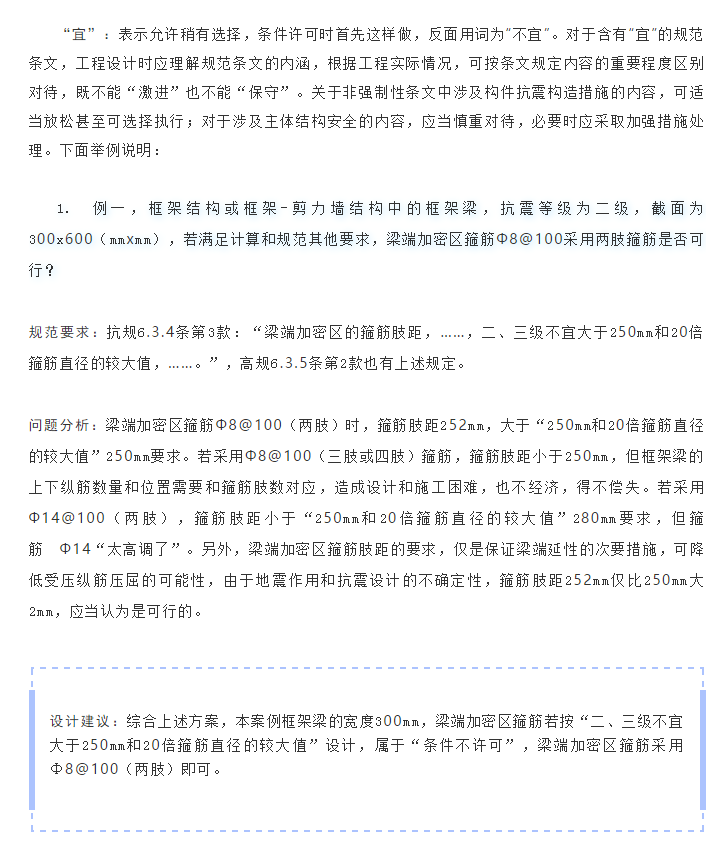

規范中非強制性條文的用詞“宜”

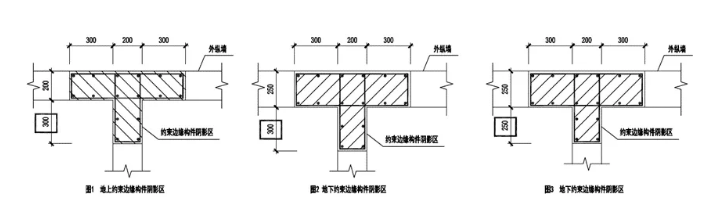

2. 例二，剪力墻結構，地上約束邊緣構件的陰影區如圖1，由于地下室外墻構造要求，

墻厚由200mm調整為250mm，相應地下室和地上對應位置的約束邊緣構件的陰影區如圖2，

請問粗框內的地下室約束邊緣構件的陰影區長度是否有必要呢？

規范要求：抗規6.4.5條第2款：“……。約束邊緣構件沿墻肢長度、……宜符合表6.4.5-3的要求（圖6.4.5-2）”，

高規7.2.15條也有上述規定。

問題分析：根據規范要求，本案例的地下室約束邊緣構件的陰影區長度是“合理的”，甚至可以說“無可挑剔”。

但是由于陰影區長度的改變，造成部分縱向鋼筋不能對齊布置，施工時需要下插錨固或斜坡上延，施工不方便。

震害資料表明地下結構較地上輕微，地下外墻加厚至250mm，即使地下陰影區長度和地上端部對齊，

墻肢的抗震能力也比地上要強，更不會降低，并且地下陰影區的長度嚴格滿足300mm，設

計是不是有點“太認真了”，也不會是規范條文的初衷，退一步講，陰影區的長度即使減小50mm，

會影響墻肢的承載力？

3. 如何把控高規3.4節“結構平面布置”和3.5節“結構豎向布置”中的有關規定？

設計建議：上述兩節針對高層建筑的布置規則性進行了規定，屬于抗震概念設計內容，

并且多數條文采用“宜”用詞。由于建筑使用功能的需要，

當下結構布置簡單、均勻、規則的建筑有時不能滿足社會發展的要求，

多數建筑存在平面凹凸、樓板開大洞、扭轉不規則、側向剛度突變、受剪承載力突變、抗側力墻柱不連續等

不規則類型中的一項或多項，這時建筑結構設計首先減少不規則項的數量和嚴重程度，

避免超限高層建筑工程。

針對不規則項，結構設計依據規范有關的規定，應當采用可靠的計算分析方法，采用有效的加強措施，保證建筑物安全。
